產品特點：
● 改進的閥座設計，出色的密封性能。
● 加厚的閥體和加強筋，無鏤空設計，針對應力集中進行設計優化，增強閥[門]在苛刻工況下的強度。
● 球形設計閥瓣提供卓越的耐用性和改進的Cv值。
● 可選鑄鐵(默認)，塑料或鋁合金蝸輪箱。

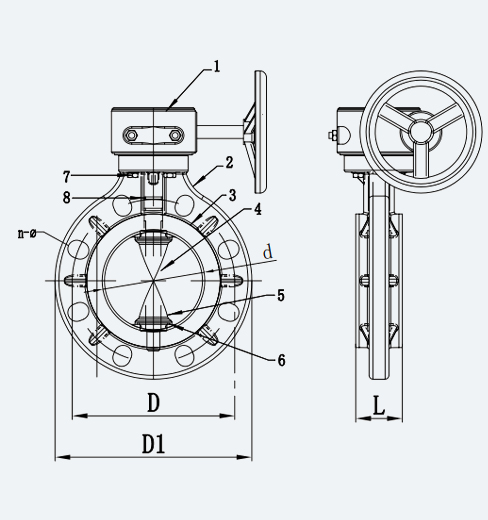

材質配件表
|
編號No. |
零部件 |
材料 |
|
1 |
蝸輪箱 |
鑄鐵，鋁合金，塑料 |
|
2 |
閥體 |
FRPP,PPH,UPVC,CPVC,PVDF |
|
3 |
閥座 |
EPDM,FPM |
|
4 |
閥杆 |
鋼，不鏽鋼 |
|
5 |
閥瓣 |
FRPP,PPH,UPVC,CPVC,PVDF |
|
6 |
閥瓣O型圈 |
EPDM,FPM |
|
7 |
螺栓螺母 |
鋼&塑料螺帽，不鏽鋼 |
|
8 |
型圈 |
EPDM,FPM |
產品尺寸表（mm）
|
DN |
d |
D |
D1 |
L |
n |
工作壓力(Mpa) |
||||
|
GB/DIN |
JIS |
ANSI |
GB/DIN |
JIS |
ANSI |
|||||
|
125 |
131 |
210 |
210 |
216 |
255 |
62 |
8 |
8 |
8 |
0.6# |
|
150 |
153 |
240 |
240 |
241 |
285 |
67 |
8 |
8 |
8 |
0.6# |
|
200 |
205 |
295 |
290 |
298 |
340 |
85 |
8 |
12* |
8 |
0.6# |
|
250 |
259 |
350 |
355 |
362 |
410 |
105 |
12 |
12 |
12 |
0.6 |
|
300 |
307 |
400 |
400 |
432 |
480 |
120 |
12 |
16* |
12 |
0.6 |
|
350 |
358 |
460 |
445 |
476 |
530 |
130 |
16 |
16 |
12* |
0.4 |
|
400 |
389 |
515 |
510 |
540 |
605 |
140 |
16 |
16 |
16 |
0.4 |
|
450 |
446 |
565 |
565 |
578 |
630 |
152 |
20 |
20 |
16* |
0.4 |
|
500 |
494 |
620 |
620 |
635 |
705 |
155 |
20 |
20 |
20 |
0.3 |
|
600 |
590 |
725 |
730 |
749 |
820 |
175 |
20 |
24* |
20 |
0.3 |
#號標注的規格，可定製1.0Mpa工作壓力的蝶閥
